노출 상반 법칙과 적도의, 사진 합성 기법 - 14편

천체 사진의 노출 상반 법칙과 디지털 센서의 광자 수집 원리

천체 사진 촬영은 인간의 맨눈으로 보지 못하는 심우주 천체의 희미한 빛을 오랜 시간에 걸쳐 기록하는 정밀 광학 작업입니다. 이를 이해하기 위해서는 카메라 센서가 빛을 받아들이는 '노출 상반 법칙(Reciprocity Law)'과 광량의 관계를 파악해야 합니다. 일반적인 주간 촬영과 달리 밤하늘의 성운과 은하는 방출하는 광자(Photon)의 양이 극도로 적기 때문에, 카메라의 셔터를 수초에서 수분 동안 열어두는 '장노출(Long Exposure)' 기법이 필수적입니다.

디지털카메라의 CMOS 또는 CCD 센서는 셔터가 열려 있는 동안 각각의 픽셀(Pixel)에 도달하는 광자를 수집하여 전하로 변환합니다. 변환된 전하는 디지털 신호로 증폭되는데, 이때 카메라의 감도인 ISO 값을 높이면 신호와 함께 센서 자체의 열로 인한 '노이즈(Noise)'도 함께 증폭됩니다. 따라서 천체 사진학에서는 감도를 무작정 높이기보다, 빛을 모으는 시간인 셔터 속도를 최대한 길게 확보하여 센서의 신호 대 잡음비(SNR)를 극대화하는 것이 핵심입니다. 조리개 값(F-number) 역시 최대한 낮추어 렌즈나 망원경의 구경을 크게 열어주어야 단위 시간당 센서에 도달하는 광자의 밀도를 높일 수 있으며, 이를 통해 성운의 미세한 가스 구름 구조와 외부 은하의 외곽 나선 팔을 왜곡 없이 선명하게 이미지로 정착시킬 수 있습니다.

지구 자전 상쇄를 위한 적도의 가대 구동 원리와 축 정렬

장노출을 통해 밤하늘을 촬영할 때 발생하는 가장 큰 물리적 물리적 장애물은 바로 '지구의 자전'입니다. 지구는 24시간에 365도를 자전하므로, 밤하늘의 별들은 가만히 멈춰있지 않고 1분에 약 0.25도(15각분)의 속도로 천구의 북극을 중심으로 회전합니다. 이 때문에 카메라를 삼각대에 고정하고 10초 이상의 장노출을 주면, 별빛이 센서의 여러 픽셀을 지나치며 흐르는 선 형태로 찍히는 '성상 흐름(Star Trailing)' 현상이 발생하게 됩니다.

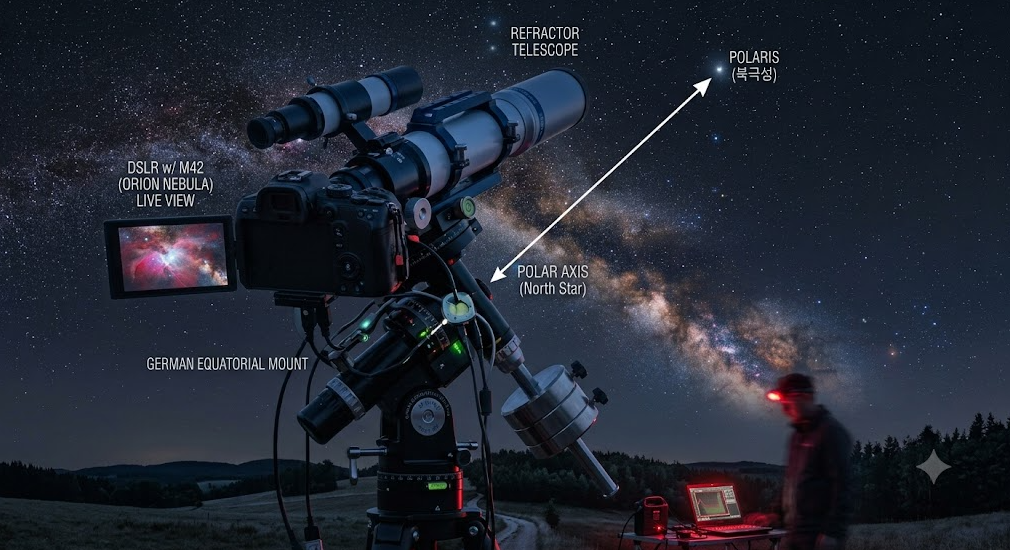

이러한 자전 현상을 완벽하게 상쇄하여 별을 고정된 점으로 촬영하기 위해 천문학계에서는 '적도의(Equatorial Mount)'라는 특수한 기계식 가대를 사용합니다. 적도의는 두 개의 회전축으로 구성되어 있는데, 그중 핵심이 되는 축이 바로 '적경축(Polar Axis)'입니다. 적도의를 구동하기 전, 이 적경축을 밤하늘의 북극성(정확히는 천구의 북극점)과 물리적으로 완벽하게 평행하도록 일치시키는 '극축 정렬(Polar Alignment)' 과정을 거쳐야 합니다. 극축 정렬이 완료되면, 적도의 내부의 정밀 모터가 지구의 자전 속도와 정확히 일치하는 역방향의 속도(항성시 구동 속도, Sidereal Rate)로 적경축을 회전시킵니다. 결과적으로 카메라는 우주 공간을 향해 지구 자전을 상쇄하며 멈춰 서 있는 상태가 되므로, 수분 이상의 초장노출을 주더라도 별이 흐르지 않고 칼날처럼 날카로운 점상으로 기록될 수 있습니다.

실전 가이딩 기법과 천체 사진 합성(Stacking)의 노이즈 제거법

아무리 적도의의 성능이 뛰어나고 극축 정렬이 잘 되었더라도, 기계 내부 기어의 미세한 오차(Periodic Error)나 대기 굴절률의 변화로 인해 장시간 촬영 시 성상이 미세하게 흔들릴 수 있습니다. 이를 공학적으로 보정하기 위해 현대 천체 사진가들은 '오토가이딩(Auto-guiding)' 시스템을 도입하여 운용합니다. 오토가이딩은 주 망원경 옆에 소형 가이드 망원경과 센서를 추가로 장착하여, 기준이 되는 하나의 별(가이드성)을 실시간으로 추적하는 기술입니다. 가이드성의 위치가 픽셀 단위에서 단 0.1초각이라도 어긋나면 컴퓨터 소프트웨어가 이를 즉시 감지하여 적도의 모터에 미세한 보정 명령을 내려 오차를 실시간으로 제어합니다.

이렇게 촬영된 수십 장의 장노출 원본 사진(Light Frame)들은 곧바로 최종 완성본이 되지 않으며, 디지털 후처리 과정인 '이미지 합성(Stacking)' 단계를 거치게 됩니다. 천체 사진 합성 소프트웨어는 정렬된 여러 장의 사진들을 수학적으로 평균(Median 또는 Average) 내어 결합합니다. 이 과정에서 무작위로 발생하는 디지털 센서의 랜덤 노이즈는 서로 상쇄되어 부드럽게 사라지고, 매 사진마다 고정된 자리에 찍힌 천체의 고유한 별빛 신호는 중첩되어 더욱 강해집니다. 여기에 센서의 자체 노이즈를 빼주기 위한 암시야 프롬프트(Dark Frame)와 렌즈의 주변부 광량 저하를 보정하는 플랫 프롬프트(Flat Frame)를 함께 연산 처리하면, 도심 근처에서 찍은 사진이라도 우주 망원경 수준의 깨끗하고 정밀한 심우주 이미지를 도출해 낼 수 있습니다.



[출처 및 참고]

• 미국 천문촬영학회(APT) 디지털 센서 광자 수집 및 SNR 최적화 논문
• 영국 왕립천문대(ROG) 천체 망원경 기계 공학: 적도의 기어 메커니즘 백서
• 독일 광학 연구소(Zeiss) 천체 사진 광학계 및 수차 보정 가이드라인

[핵심 요약]

• 천체 사진은 희미한 광자를 장시간 수집해야 하므로 고감도(ISO)보다는 긴 셔터 속도를 통한 신호 대 잡음비(SNR) 확보가 중요하다.
• 적도의는 적경축을 천구의 북극에 정렬(극축 정렬)한 뒤, 지구 자전 속도와 똑같이 역회전하여 별의 흐름을 물리적으로 상쇄한다.
• 기계 오차는 오토가이딩 기술로 실시간 보정하며, 촬영된 여러 장의 이미지를 스태킹(Stacking) 합성하여 센서 노이즈를 수학적으로 제거한다.
