갈릴레이에서 뉴턴까지, 망원경 장단점 비교 - 3편

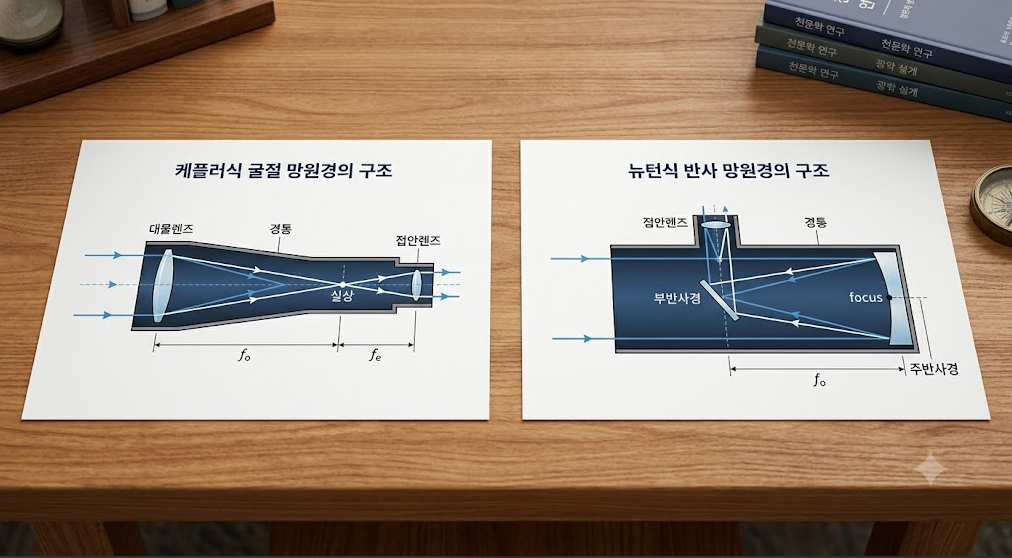

갈릴레이식 및 케플러식 굴절 망원경의 구조적 차이

초기 형태의 굴절 망원경은 광학계의 구성에 따라 갈릴레이식과 케플러식의 두 가지 방식으로 명확하게 구분됩니다. 갈릴레이식 망원경은 빛을 모으는 대물렌즈에 볼록 렌즈를 사용하고, 눈으로 보는 접안렌즈에 오목 렌즈를 배치하는 독특한 구조를 가집니다. 이 방식은 별도의 반사경 없이도 관측자에게 똑바로 선 정립상을 보여준다는 장점이 있으나, 시야가 매우 좁고 고배율을 구현하기 어렵다는 기술적 한계가 존재합니다. 반면 케플러식 망원경은 대물렌즈와 접안렌즈에 모두 볼록 렌즈를 사용하는 방식으로 설계되었습니다. 케플러식 구조는 빛이 초점을 지나면서 상이 뒤집히기 때문에 관측자에게 거꾸로 된 도립상을 보여주게 됩니다. 하지만 갈릴레이식에 비해 시야각이 획기적으로 넓어지고 높은 배율을 안정적으로 얻을 수 있어 현대 천체 망원경의 표준적인 근간이 되었습니다. 케플러식 망원경은 내부 초점면에 십자선이나 측정용 눈금을 설치할 수 있어 천체의 위치를 정밀하게 측정하는 학술 연구에 매우 유리합니다. 천문학자들은 도립상의 불편함을 해결하기 위해 현대 천체 관측 시 경통 후면에 천정 미러나 프리즘을 추가하여 관측의 편의성을 높이고 있습니다.

뉴턴식 반사 망원경의 내부 광학계와 빛의 경로

뉴턴식 반사 망원경은 거울의 반사 원리를 대중화한 최초의 성공적인 광학 시스템으로 현재까지도 널리 사용되고 있습니다. 이 망원경은 앞부분이 완전히 열려 있는 경통의 맨 아랫부분에 빛을 모으는 주경을 배치합니다. 밤하늘의 천체로부터 들어온 빛은 경통 내부를 통과하여 맨 아래에 있는 오목한 포물면 주경에 부딪힌 후 다시 위쪽으로 반사되며 한 곳으로 모이게 됩니다. 이때 빛이 완전히 모여서 초점을 맺기 직전, 경통 상단 중앙에 45도 각도로 기울어져 있는 평면 부경을 만나게 됩니다. 이 평면 부경은 위로 올라오던 빛의 경로를 경통의 측면 90도 방향으로 꺾어주는 역할을 수행합니다. 따라서 뉴턴식 반사 망원경의 접안렌즈와 관측자는 경통의 뒷부분이 아닌 경통의 앞쪽 측면에 위치하게 되는 독특한 관측 구조를 가집니다. 이러한 전방 측면 관측 방식은 망원경이 하늘 높이 서 있을 때도 관측자가 고개를 크게 숙이지 않고 편리하게 밤하늘을 볼 수 있도록 도와줍니다. 대형 주경을 경통 하단에서 안정적으로 지지할 수 있어 대구경 망원경 제작에 적합하며 성운과 은하 관측에 널리 활용됩니다.

굴절 및 반사 망원경의 구조적 내구성 및 장단점 비교

굴절 망원경과 반사 망원경은 빛을 모으는 방식의 차이로 인해 구조적 내구성과 관리 측면에서 완전히 다른 특성을 나타냅니다. 굴절 망원경은 경통의 전면과 후면이 렌즈로 완전히 막혀 있는 밀폐형 구조를 취하고 있습니다. 외부의 먼지나 이물질이 경통 내부로 유입되지 않으므로 광학계의 오염 가능성이 매우 낮고 내부 공기의 흐름이 없어 매우 선명한 상을 유지합니다. 렌즈가 경통에 단단히 고정되어 있어 충격을 받아도 빛의 정렬이 잘 틀어지지 않는 뛰어난 구조적 내구성을 자랑합니다. 반면에 반사 망원경은 앞부분이 뚫려 있는 개방형 구조이기 때문에 대기 중의 먼지가 주경 표면에 쌓이기 쉽고 습기에 취약합니다. 또한 경통 내부와 외부의 온도 차이로 인해 공기의 대류가 발생하므로 관측 전 망원경을 외기 온도에 적응시키는 냉각 시간이 필수적으로 요구됩니다. 특히 이동 중 발생하는 진동에 의해 주경과 부경의 중심축이 미세하게 어긋나기 쉬우므로 관측자는 정기적으로 광학축을 정렬해야 합니다. 그러나 동일한 구경을 기준으로 비교했을 때 반사 망원경은 굴절 망원경보다 부품 제작 비용이 훨씬 저렴하여 대형 장비를 구축하는 데 압도적인 경제적 우위를 가집니다.

[출처 및 참고]

• 영국 왕립천문학회(RAS) 천체 망원경 구조학 입문 백서
• 천문 관측 기기론 (Astronomical Optics, 제2판) - 다니엘 J. 슈뢰더
• 한국천문연구원(KASI) 중소형 망원경 유지보수 기술 지침

[핵심 요약]

• 갈릴레이식은 정립상을 주지만 시야가 좁고, 케플러식은 도립상을 주지만 시야가 넓어 현대 굴절 망원경의 기본 구조가 되었습니다.
• 뉴턴식 반사 망원경은 하단의 주경이 모은 빛을 상단의 45도 부경으로 꺾어 경통 전방 측면에서 관측하는 구조를 가집니다.
• 굴절식은 밀폐형 구조로 내구성이 높고 관리가 편하며, 반사식은 개방형 구조로 관리가 필요하지만 대구경 제작에 경제적입니다.
